Zeitronix Kabelsatz für ZT-2
- 3 m Kabellänge
- Passende Kabelfarben für Zeitronix ZT-2
- 3 m Kabelschutz
- 10' length
- Meets Zeitronix ZT-2 cable colors
- 10' wire loom

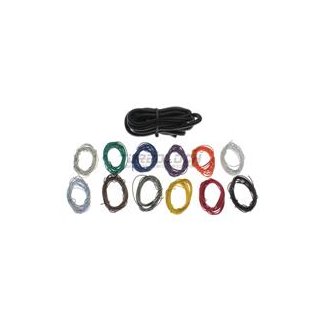

Diese 12 3m Kabel mit den passenden Kabelfarben können dazu benutzt werden, den ZT-2 Kabelbaum zu verlängern und einen Motorkabelbaum zu bauen.
Im Lieferumfang befinden sich ebenfalls ein 3 m langer Kabelschutz.
120 foot Multi-Color Wire Kit and High Temperature Wiring Loom
Optional custom wiring kit. Includes 12 AWG 10 feet (3 meter) lengths of wire matching the Zt-2 signal harness wire colors. Includes 10 feet of high quality high temperature wire loom.
| Farbe |
Anschluss |
| 1 Rot / red: |
Geschaltetes Plus |
| 2 Weiß / white: |
Analoger linearer Breitband Ausgang |
| 3 Grün / green: |
Drehzahleingang (Techometer, Zündspule, Nockenwellen-Kurbelwellensensor) |
| 4 Orange: |
Zeitronix Ladedrucksensor-Eingang |
| 5 Weiß/blau / white/blue: |
Warnausgang |
| 6 Gelb / yellow: |
Ladedrucksensor Spannungsversorgung: +5V |
| 7 Schwarz / black: |
Masse |
| 8 Weiß/braun / white/brown: |
User2 Eingang: 0-5V (Temperatur / Druck) |
| 9 Lila / purple: |
Simulierter einstellbarer Sprungsondenausgang |
| 10 Grau / grey: |
Drosselklappenpotentiometer |
| 11 Braun / brown: |
Ladedrucksensor Masse |
| 12 Blau / blue: |
User1 Eingang 0-5V (Temperatur / Druck) |
| Lieferumfang: |
| 12x 3m lange Kabel |
| 1x 3m lange schwarze Kabelummantelung |
