Schlauchanschluss für 22mm Schläuche
- Für 22mm Schläuche
- Hochfestes Aluminium
- Geringe Toleranzen
- Hohe Passgenauigkeit
- Made in Germany
- For 22mm hoses
- HD aluminum
- Low tolerance
- High fitting accuracy
- Made in Germany

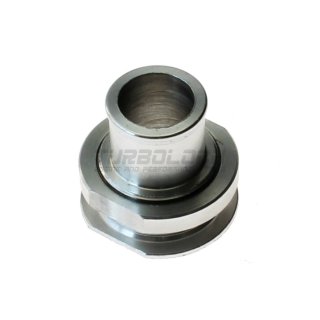

Das Bild zeigt die hier angebotenen Schlauchanschlüsse!
Mit diesem Anschluss ist es möglich einen Silikonschlauch mit ein 22mm Aluminiumstutzen zu versehen, um 22mm Schläuche anschließen zu können.
Zur Installation wird in den Schlauch ein ca. 22mm kreisrundes Loch geschnitten. Dann wird der Anschluss von Innen durch das Loch gesteckt und von aussen mit der Mutter befestigt.
Zur zusätzlichen Sicherung kann noch ein Sicherungsring (nicht im Lieferumfang enthalten) über die Mutter steckte werden. In der Regel reicht es aber aus, die Mutter zu befestigen.
Der aufgesteckte und mit einer Schelle befestigte 22mm Schlauch sichert den Anschluss ebenfalls noch einmal.
Aufgrund der Materialgüte lässt sich der Anschluss auch gut schweißen.
The picture shows the hose connections offered here!
With this connection it is possible to equip a silicone hose with a 22mm aluminum connector in order to connect 22mm hoses.
To install a circular hole with about 22mm has to be cut into the hose. Then the inner connection of the hole plugged and secured from the outside with the nut.
For aditional safty, a retaining ring (not included) can be stuck over the nut. In general, it is sufficient, however, to secure the nut.
The connected and fastened 22mm hose also secures the connector.
Due to the material quality of the connector it is also possible to weld the connector to other piping..
| Technische Daten / Technical Specs: |
|
|
Anschlussdurchmesser / connector diameter:
|
22mm |
|
Anschlusslänge / connector length:
|
18mm |
|
Gesamtlänge / length:
|
34mm
|
|
Werkstoff / material:
|
Aluminium / aluminum
|
|
Gewicht / weight:
|
28g
|
Lieferumfang:
- 1x Schlauchanschluss
- 1x Aluminiummutter
