- 52mm Digital Anzeige
- Lambda / AFR Anzeige
- Gehäuse: silber / Anzeige: weiß
- 52mm Digital-Gauge
- Lambda / AFR Readinge
- Housing: silver / Digits: white

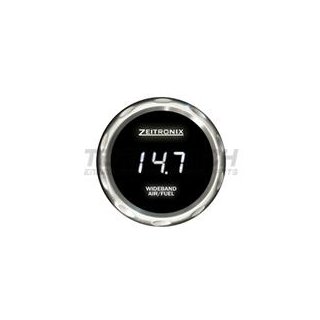

Die Zeitronix ZR-3 ist ein digitales 52mm Zusatzinstrument, welches zum Anzeigen der Lambda oder AFR Messwerten einer Zeitronix ZT-2 oder ZT-3 dient.
Die Stromversorgung geschieht über das Datenkabel von der ZT-3 oder ZT-2 kommend. Die Kabellänge beträgt 1.5 m. Die Anzeige ist lediglich 19 mm stark uns besitzt eine flache Rückseite, die eine Montage direkt auf der Oberfläche ermöglicht. Das Kabel kann rückseitig verdeckt verlegt werden. Ebenso passt die Anzeige in jede für 52mm Instrumente vorgesehene Halterung. Zur Befestigung besitzt die Anzeige auf der Rückseite zwei Gewinde. Gewindebolzen und Muttern sind im Lieferumfang enthalten.
Die ZT-3 Anzeige kann ausschließlich einen Lambdawert oder AFR-Wert anzeigen. Alle anderern Werte, die ein ZT-2 Controller liefern könnte, können nur mit der ZR-2 Multianzeige dargestellt werden. Die Konfiguration ob der Lambda oder der AFR-Wert angezeigt werden soll, wird in der Zeitronix Data Logger Software am PC vogenommen.
The ZR-3 AFR Gauge works with all Zt-2 and Zt-3 Wideband Systems. The ZR-3 Gauge plugs into the Zt-3/Zt-2 DATA port. Power and serial data is supplied directly through the single connection - there are no additional +12V or ground wires. The ZR-3 cable length is 5 ft (1.5m). The ZR-3 AFR gauge is only 6/8" (19mm) thick. The back of the gauge is completely flat with cable hidden in a cavity and can be surface mounted almost anywhere inside the car cabin using a piece of Velcro or double sided tape. The ZR-2 base allows the gauge to be mounted in a standard 2” 1/16 (52mm) gauge pod. For additional mounting options the package includes 2 set screws and 2 nuts (4-40 screw size).
| Einbaumaße der ZR-2 Anzeige:
|
| Einbaudurchmesser |
52 mm |
| Gesamtdurchmesser: |
62 mm |
| Stärke der Anzeige: |
19 mm |
| Einbautiefe: |
6 mm |
| Größe des Zahlen: |
10 mm |
| Lieferumfang: |
| Anzeige ZR-3 |
| 2x Mutter / Stehbolzen |
| Einbauanleitung |
