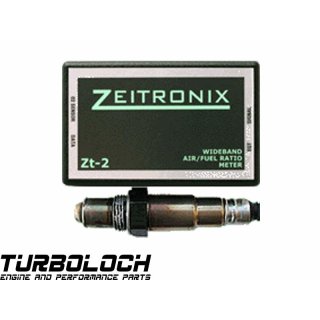

Zeitronix Standalone Broadband Lambda Tool
ZT-2
- Vollwertiges Datalogging- und Enginemonitoringsystem
- Alle wichtigen Motorparameter anzeigbar
- Hohe Genauigkeit & hochwertige Verarbeitung
Eine Anzeige um das Kraftstoff-Luftverhältnis, Ladedruck, Unterdruck, Abgastemperatur oder einen frei wählbaren Druck, eine Temperatur oder Spannung anzuzeigen.
Die entsprechenden Sensoren müssen zusätzlich gekauft werden. Zwischen den Werten kann mittels eines Knopfes an der Vorderseite umgeschaltet werden.
Die Werte können in amerikanischen (PSI, °F) oder in europäischen Maßeinheiten (bar, °C) angezeigt werden. Es können die aktuellen Messwerte oder die maximal Werte angezeigt werden.
Bei dieser Version können zusätzlich bis zu 3 baugleiche Anzeigen verwendet werden. Dadurch können mehrere Werte gleichzeitig angezeigt werden.
Das folgende Bild zeigt eine mögliche Konfiguraton:
Die Zeitronix-Geräte haben gegenüber herkömmlichen Lambdatools zwei entscheidende Vorteile:
1.) Das ZT-2 hat einen Ausgang für Sprunglambdasonden. D.h. man kann die originale Sprungsonde entfernen und das Signalkabel an das ZT-2 anschließen. I.d.R. laufen Ottomotoren bei einem Luft-Kraftstoffverhältnis von Lambda 1 ( AFR 14.7). Oft hat man aber Leerlaufprobleme, wenn z.B. Sportnockenwellen verbaut werden. Hier kann durch ein anfetten des Gemischs der Leerlauf stabilisiert werden. Auch kann durch ein Anfetten die Leistung des Motors gesteigert werden oder eine Verbauchsreduzierung durch ein mageres Gemisch erzielt werden.
2.)Der 2. außergewöhnliche Vorteil ist, dass das ZT2 ein weitgehend komplettes Datalogging-System ist. Alle Werte können mittels eines Notebook geloggt und nachträglich zur Optimierung in Tabellen und Graphen angesehen werden. Gerade bei älteren Fahrzeugen ohne ausreichende OBD Funktionen fast unerlässlich um einen Motor richtig einzustellen.
Installation:
Das Herzstück des Messystems ist die ZT-2 Steuerungseinheit. Alle Sensoren und Displays werden an das ZT-2 Modul angeschlossen.
| Das ZT2 hat folgende Aus- / Eingänge: |
| Lambda |
1.43 to 0.64 Breitband |
| AFR |
21.0 to 9.5 Breitband |
| Sprungsondenausgang |
0 - 1 volt mit einstellbarem Sprungpunkt |
| Analoger Breitbandsondenausgang |
0 - 5 volt linearer Breitbandausgang |
| Motordrehzahl |
0 - 18.000 U/Min ( z.B. von Drehzahlsensor / Stabzündspulen Pin 3 / usw. ) |
| Ladedruck / Unterdruck |
mit hochpräzisen 2.5 Bar, 4 Bar oder 10 Bar Sensoren |
| Abgastemperatur |
200 °C - 1200 °C |
| Drosselklappenstellung (Last) |
0 -100% |
| User1 - frei belegbarer Eingang |
0 - 5 volt Eingang |
| User2 - frei belegbarer Eingang |
konfigurierbar für 2,5Bar/4Bar/10 Bar Drucksensorsen oder Temperature Sensoren |
| Warnausgänge |
0-5V, 4mA, z.B. können mit dem ZAVT-1 zusätzliche Geräte eingeschaltet werden
( z.B. Wasser-Methanol-Einspritzung, Lachgas, Zusatzlüfter, Warnlichter oder ein beleuchteter Weihnachtsbaum.
|
| Lieferumfang: |
|
| Controller ZT2 |
|
| Zeitronix Breitbandlambdasonde |
|
| Verlängerungskabel zwischen Breitbandlambdasonde und ZT-2 Controller |
|
| Serielles Datenkabel zwischen Notebook und ZT-2 Controller |
|
| Einbau- & Anschlussmaterial |
|
| Software & Treiber CD |
|
| Einbauanleitung |
|
